一直以來，許多泵設備制造廠和用戶對于泵振動限值的考核和運行限值的設定多有疑問，肯富來水泵在下文通過對相關標準的分析進行了歸納總結，以方便工程技術人員更好的理解和應用。
目前廣泛適用于離心泵振動限值規定的標準如下：
1. GB/T6075-3《機械振動在非旋轉部件上測量和評價機器的機械振動-額定功率大于15kW 額定轉速在120r/min至15000r/min之間的在現場測量的工業機器》
2. GB/T6075-7《機械振動在非旋轉部件上測量評價機器的振動-工業應用的旋轉動力泵包括旋轉軸測量》
3. GB/T29531-2013《泵的振動測量與評價方法》
4. JB/T8097-1999《泵的振動測量與評價方法》
5. GB/T11348.3《旋轉機械轉軸徑向振動的測量和評定-耦合的工業機器》
6. ISO 10816-3《機械振動在非旋轉部件上測量和評價機器的機械振動-額定功率大于15kW 額定轉速在120r/min至15000r/min之間的在現場測量的工業機器》
7. ISO 10816-7《機械振動在非旋轉部件上測量評價機器的振動-工業應用的旋轉動力泵包括旋轉軸測量》
8. ISO7919-3《旋轉機械轉軸徑向振動的測量和評定-耦合的工業機器》
其中GB/T6075-3，GB/T6075-7是完全引用ISO10816-3，ISO 10816-7;GB/T11348.3是完全引用ISO7919-3;GB/T29531-2013等同于JB/T8097-1999。
在實際工程應用中，由于GB/T6075和ISO 10816按泵的工況范圍對振動限值進行了規定，具有很強的實用性。
本文將根據GB/T6075和ISO 10816重點講述振動限值的規定。
泵的工作范圍和振動限值的關系
振動測量限值為泵在允許運行工況內運行，超出允許的運行工況可能會出現較高的振動值，這與泵在低載或過載運行時較高的動載荷有關。對于短期運行，是可以允許的;但是長期運行可能會發生失效或異常磨損。
評價區域的規定
A區：新交付的泵應該處于該區域;
B區：泵處于該區域可以長期連續運行;
C區：泵在該區域不宜長期運行，有合適窗口應該進行排查或檢修;
D區：泵在該區域會發生損壞。
運行限值的規定
確保泵能長期可靠安全的運行，必須要設置運行限值，以報警值和停機值的形式實現。
報警值：警告振動超過正常運行值，一般如果發出警告，泵可以連續運行一段時間，同時應該分析振動發生變化的原因并制定應對措施。
停機值：振動超過該值繼續運行可能會對泵造成損壞，此時應該停機進行處理。
相對于非旋轉部件振動評價區域限值

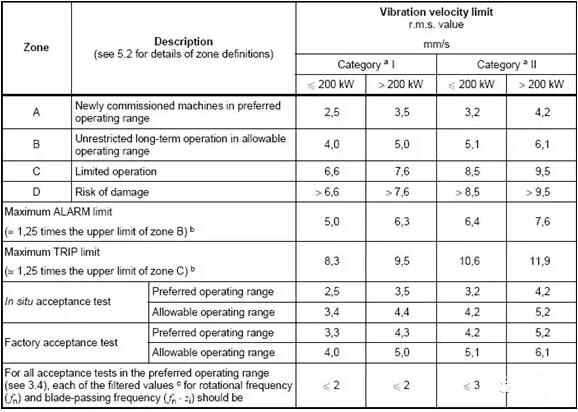

對于絕對振動(即殼振或瓦振)可以按下表確定：

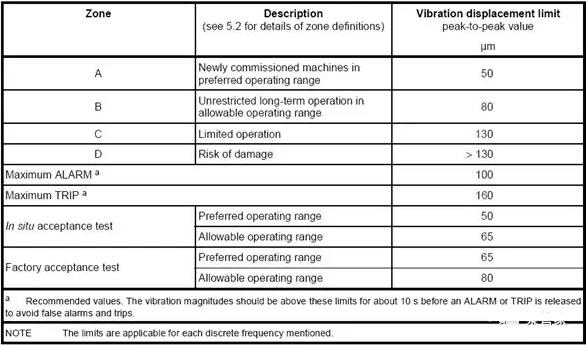

對于運行轉速低于600r/min的泵可以按下表確定：

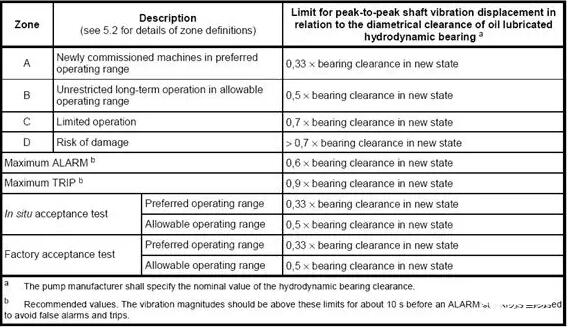

對于相對振動(即軸振)可以按下表確定(依據軸瓦間隙)：
絕對振動：一般指軸承殼體的振動，常用振速表示，單位為mm/s;
相對振動：一般指軸的振動，常用振幅值表示，單位為μm，標準中規定為軸瓦徑向間隙的函數。
計算振動限值及運行限值
例1：某型凝結水泵P=1250KW,n=1500r/min(通用用途，歸為二類)，要求為殼體振動，計算正常值，報警值，停機值。
根據上表查詢：
正常值： 6.1mm/s(B區)
報警值： 7.6 mm/s
停機值： 11.9mm/s
注：其中正常值可以作為合同保證值和出廠驗收值使用。
例2：某型給水泵P=9800KW,n=5700r/min，軸瓦徑向間隙為100-120μm，要求為軸振，計算正常值，報警值，停機值。
根據上表查詢：
正常值： 0.5x(100-120)=50-60μm(B區)
報警值： 0.6x(100-120)=60-72μm
停機值： 0.9x(100-120)=90-108μm
注：其中正常值可以作為合同保證值和出廠驗收值使用。
運行限值的調整
泵在現場工位運行一段時間后，泵的振動會保持穩定，此時的振動值成為穩定基線值。用戶可以繼續保持原有的報警停機值設定，也可以根據新的穩定基線值重新進行設定，很顯然設定新的報警停機值更能客觀監測泵的運行狀態。
以上例1為例，泵現場運行六個月之后，殼體振動的穩定值保持在4.2 mm/s(即穩定基線值為4.2 mm/s)，查上表可知：新的報警值應為穩定基線值與B區上限值的0.25倍之和。
正常值：4.2 mm/s
報警值：4.2+0.25x6.1=5.7mm/s
停機值：11.9mm/s
由于停機值應為泵所能承受的最大振動，是一個固定的值，一般不做調整。對于用戶，在監測系統設置時，在振動超過報警值和停機值之后應保持10s的延時，再觸發報警或停機，避免誤報和誤停。
